ERWIN에서 논리명을 기준으로 물리명 순서를 우선 맞춤

Physical 선택 -> 우클릭 -> Columns

Reset 선택

 Reset Order 선택

전체 모델 적용(이 부분 선택 시 모든 모델이 논리 형태로 물리에서도 컬럼 순서가 동일해짐) -> 예 선택

OK 선택 후 logical/physical 변경 시 컬럼 순서가 정렬 되었는지 확인

아래 주민등록번호는 확인을 위해 임의로 넣은 컬럼

Physical 선택 -> Database -> Pre & Post Scripts -> Model-Level 선택

New -> 이름 아무거나 지정 -> OK

Code 탭에 아래 내용 복사 후

붙여 넣은 후 OK

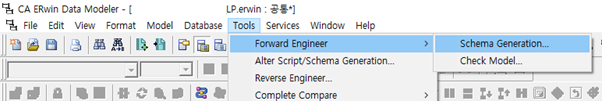

Tools -> Forward Engineer -> Schema Generation

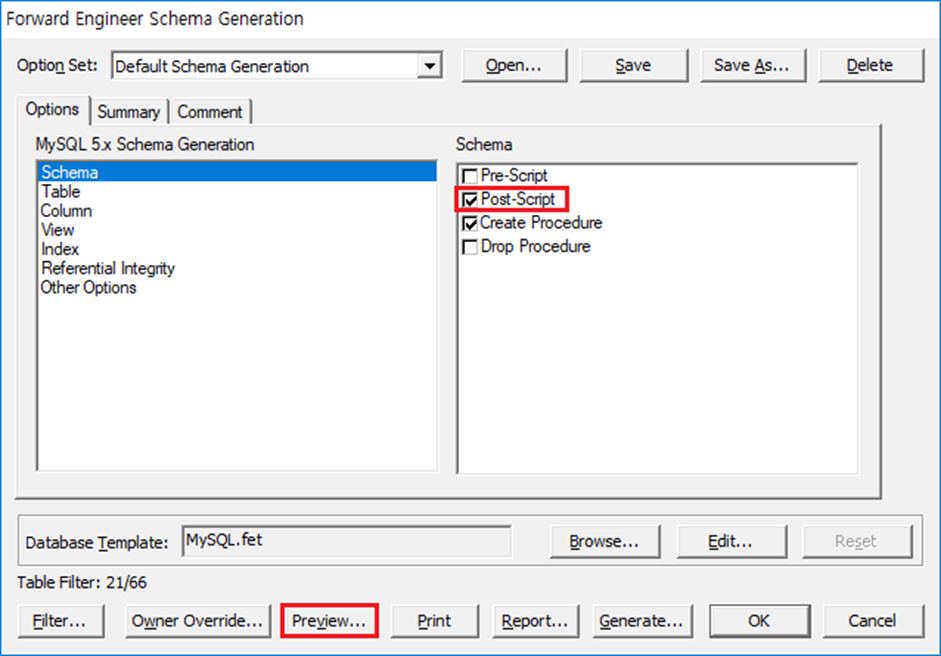

Schemas의 Post-Script 체크 -> Preview

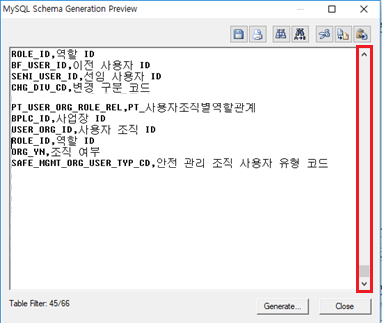

맨 아래에 테이블명, 컬럼명이 한글, 영문으로 표기

Erwin 접속하여 하단 탭 Subject Area 중 이미지 필요한 부분 선택(한글인 경우 Logical/ 영문 출력 경우 Physical 선택)

Tools -> Report Template Bulder -> Report Builder 선택 -> 확인

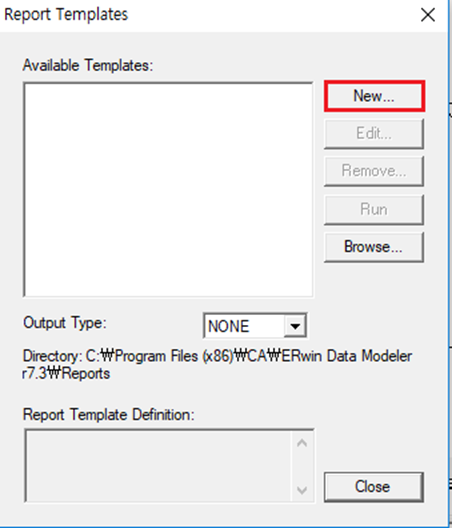

New 선택

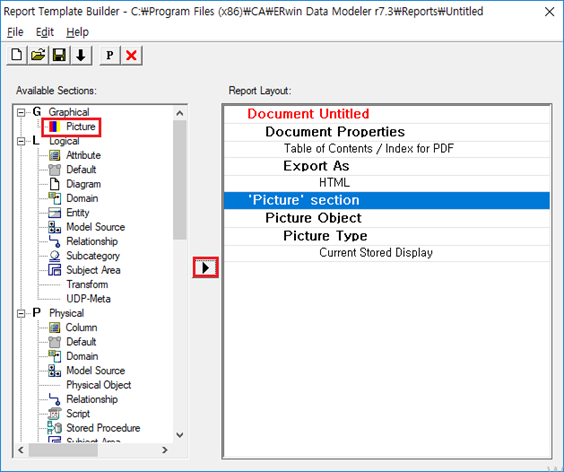

Graphical -> Picture -> 화살표 선택하여 우측(Report Layout)에 내용 추가

Document Untitled 클릭 후에 상단에 P 선택

html 선택 -> Export 탭에서 위치 선택 후 X

Export 탭에서 파일 생성할 위치 지정

Picture 선택 후 다운로드

다운로드 경로\images 디렉터리 내부에 스샷 파일 확인, 영문도 추가로 추출 후 이름 변경하여
